Грат снизу листа – это затвердевший наплыв металла, который образуется на стороне выхода режущего инструмента при термической резке. Он возникает, когда расплав не полностью удаляется из зоны реза и частично оседает на нижней кромке, где после охлаждения формируется характерный выступ. Верхняя поверхность при этом может оставаться визуально чистой, поэтому дефект нередко выявляют уже при последующей обработке. Грат увеличивает трудоемкость зачистки, может мешать точной сборке и сварке, а острые выступы создают дополнительный риск травмирования персонала при перемещении деталей.

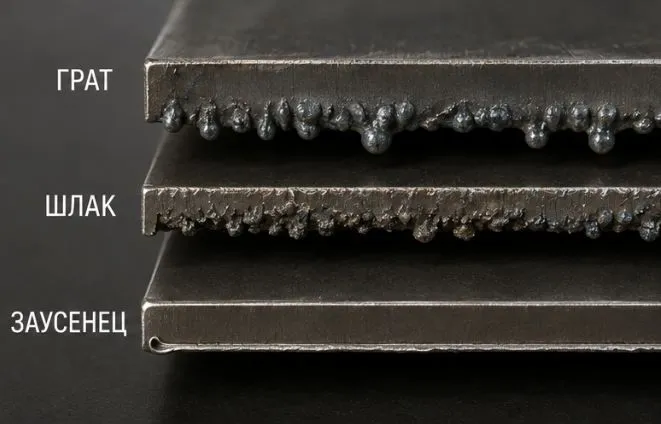

Чем нижний грат отличается от шлака и заусенца
Нижний наплыв отличается от шлака происхождением и характером сцепления с основой. Шлак представляет собой рыхлые продукты термической резки, которые обычно удаляются механически без существенного усилия. Грат частично сплавлен с основным металлом, поэтому для его удаления требуется абразивная обработка. Это важно учитывать при планировании технологического процесса: шлак можно удалить непосредственно на участке, а для снятия грата требуется отдельная операция.
От заусенца после механической резки грат отличается формой и механизмом образования. Заусенец представляет собой деформированный или отогнутый край металла, тогда как грат формируется как затвердевший наплыв переменной высоты. Визуально и при контроле в перчатках эти дефекты обычно можно различить по характеру кромки: заусенец имеет более тонкий и подвижный край, а грат – жесткий сплошной выступ.
Почему он появляется именно на нижней кромке
Причина образования грата связана с балансом тепловой энергии и давления газа в зоне резки. Если тепловложение превышает необходимое для конкретной толщины, объем расплава увеличивается, а газовый поток не успевает полностью удалить его из канала реза. Избыток расплава выходит с нижней стороны и после охлаждения образует наплыв. При недостаточном давлении газа эта проблема усиливается.
К появлению грата также приводят заниженное давление газа, загрязненное или изношенное сопло, неправильное фокусное расстояние и чрезмерная скорость подачи. Каждый параметр влияет на процесс по-своему, но их сочетание способно существенно изменить качество нижней кромки. На результат также влияют свойства материала: высокая теплопроводность расширяет зону термического воздействия, а наличие окалины, масла или других загрязнений меняет условия взаимодействия материала с источником тепла.
Толщина листа также имеет значение: чем толще прокат, тем больше длина канала реза и сложнее стабильно удалить расплав по всей его глубине.
Как определить проблему по виду дефекта
Внешний вид наплыва указывает на источник. Таблица связывает признак с вероятным источником.
| Признак | Вероятный источник | Что проверить |
|---|---|---|
| Тонкие заусенцы по всей длине | завышенная скорость подачи | режим и фокусное расстояние |
| Выраженные наплывы каплями | избыточная мощность или низкое давление газа | параметры газа и состояние сопла |
| Неравномерный наплыв по контуру | износ сопла или перекос заготовки | оснастку и прижим |
Если картина меняется от партии к партии при одном режиме, источник ищут в состоянии материала и оснастки. Однородная картина по всей партии обычно указывает на настройку, разнородная - на износ расходных элементов.
Как нижний грат влияет на дальнейшую обработку
Наплыв на обратной стороне мешает плотному прилеганию деталей при сборке: даже при точном контуре между элементами может сохраняться зазор. Перед сваркой грат удаляют с зоны соединения, поскольку выступающий металл способен попасть в сварочную ванну и ухудшить качество шва.
При нанесении лакокрасочного и порошкового покрытия острый гребень покрывается более тонким слоем материала, поэтому защитная пленка на кромке повреждается раньше, чем на плоской поверхности. Дополнительный фактор – безопасность персонала: острые выступы повышают риск порезов при перемещении, сортировке и упаковке деталей, поэтому их удаление часто включают в технологический маршрут.
Что проверить после зачистки
Кромку проверяют на отсутствие остаточного гребня и равномерность притупления по всему контуру. Прилегающую поверхность осматривают на риски от абразива: глубокий след под покрытием может проявиться не менее заметно, чем исходный наплыв. Контроль проводят при боковом освещении, поскольку при прямом свете часть поверхностных дефектов остается незаметной. Если деталь входит в узел, дополнительно оценивают качество прилегания на контрольной сборке. Замеры в нескольких точках контура позволяют определить, равномерно ли удален наплыв по всей кромке.
